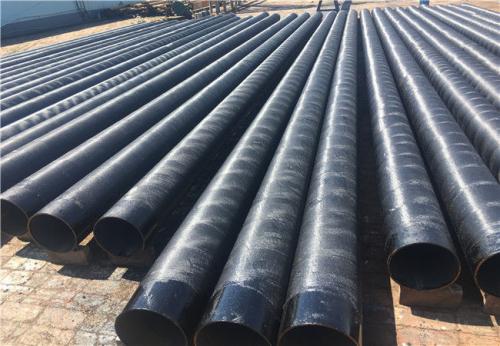

環(huán)氧煤瀝青涂料施工方案:1.方案一比輕型防腐比漆膜厚度約為0.2至0.5mm.可用于地下保溫管、地溝管道、大罐內(nèi)外壁、化工設(shè)備、煤氣柜、水庫電站、污水池等。一層底漆（環(huán)氧富鋅底漆或環(huán)氧鐵紅底漆或環(huán)氧煤瀝青底漆）每平方的用量為0.3kg二層面漆(環(huán)氧煤瀝青防腐涂料面漆）每平方的用量為0.4至0.9kg方案二比普通防腐漆膜厚度約為0.4至0.5mm，可用于直接埋地管道及埋地設(shè)備內(nèi)外壁。一層底漆（厚漿型環(huán)氧煤瀝青防腐涂料底漆），每平方的用量為0.3kg一層玻璃絲布，每平方的用量為1.1平方米三層面漆（厚漿型環(huán)氧煤瀝青防腐涂料面漆），每平方的用量為0.7至0.9kg方案三比加強級防腐比漆膜厚度約為0.6至0.8mm，用于穿越高鹽、堿地、沼澤或其它叫惡劣環(huán)境。一層底漆（厚漿型環(huán)氧煤瀝青防腐涂料底漆），每平方的用量為0.3kg二層玻璃絲布，每平方的用量為2.2平方米四層面漆（厚漿型環(huán)氧煤瀝青防腐涂料面漆），每平方的用量為0.9至1.50kg方案四比特加強級比漆膜厚度約為1.6至2mm，用于穿越道路，建筑物的地下鋼構(gòu)件。一層底漆（厚漿型環(huán)氧煤瀝青防腐涂料底漆），每平方的用量為0.3kg七層玻璃絲布，每平方的用量為7.7平方米九層面漆（厚漿型環(huán)氧煤瀝青防腐涂料面漆），每平方的用量為1.8至2.0kg給水管材的過去同我國建筑給水排水專業(yè)的發(fā)展一樣,我國給水管材也經(jīng)歷了品種單一、衛(wèi)生標(biāo)準(zhǔn)低、緩慢發(fā)展的過去與品種多樣、衛(wèi)生標(biāo)準(zhǔn)提高快、更新發(fā)展迅速的現(xiàn)在.沿用了近三十多年的不鍍鋅鋼管,包括曾經(jīng)被視作提高建筑標(biāo)準(zhǔn)檔次象征之一的鍍鋅鋼管,現(xiàn)在已經(jīng)被多數(shù)省份部分淘汰；為節(jié)省鋼材,五十年代推廣使用的鋼筋混凝土管,可承受較高的工作壓力、耐腐蝕、價格低廉、經(jīng)久耐用,不會減少水管的輸水能力,但自重大,質(zhì)地硬而脆,怕碰撞,接口易滲漏,管溝溝底平整堅實要求高,配件缺乏給日后維修增加難度,現(xiàn)在用量正逐漸減少；塑料管具有較好的防腐與抗震能力,有一定的抗拉抗彎曲的彈性,表面光滑水力條件好,耐凍性能比金屬管強,重量輕等優(yōu)點.由于管材承壓力不夠高,質(zhì)脆易老化,而且價格昂貴,僅用于室內(nèi)的小口徑管道上.二、給水管材的現(xiàn)狀8710飲水防腐鋼管價格目前給水材料品種非常繁多,我們的重點就是對新型室內(nèi)、室外給水管材給予介紹,并對過去使用目前又有一些新的性能提高的應(yīng)用點給予介紹.下面從管材主要使用場所上分兩大類歸納介紹:8710防腐涂料有著涂膜結(jié)構(gòu)致密,而酸、堿、鹽、防銹性能優(yōu)異、附著力強等特點,所以8710防腐涂料一般會應(yīng)用于供水管道的內(nèi)層也就是底漆.而8710防腐涂料具有著無毒、抗微生物分包等特點,所以此種8710防腐涂料常應(yīng)用于給水管道的面漆用8710無毒飲用水防腐涂料是一種無毒優(yōu)質(zhì)飲水涂料，具有良好的防腐蝕性能。防銹性、無刺激味，固化后無毒。涂膜結(jié)構(gòu)致密，防水滲透性好，附著力強，涂膜堅韌豐滿。
本實用新型提供一種帶有改性無溶劑環(huán)氧玻璃布防腐防護層的管道，用于輸油管道外部防腐防護，其具有更強的機械性能，更強的抗腐蝕性能，環(huán)保無污染等優(yōu)點。為實現(xiàn)上述目的，本實用新型采用如下技術(shù)方案:一種帶有改性無溶劑環(huán)氧玻璃布防腐防護層的管道，包括管道及管道外壁上的防護層，其中，所述防護層由內(nèi)向外包括有基底層、網(wǎng)狀玻璃纖維布浸潤層、表面層。其中，所述網(wǎng)狀玻璃纖維布浸潤層使用網(wǎng)狀玻璃纖維布浸潤于改性無溶劑環(huán)氧膠黏劑中形成。其中，所述網(wǎng)狀玻璃纖維布是由縱橫交錯的無捻、無蠟、無堿玻璃纖維織成的網(wǎng)狀結(jié)構(gòu)。其中，所述基底層涂于經(jīng)過表面處理后的基材表面。其中，所述基底層、表面層均使用改性無溶劑環(huán)氧膠黏劑。其中，所述基底層厚度中間層厚度表面層厚度。其中，整體厚度為。其中，所述網(wǎng)狀玻璃纖維布浸潤層設(shè)置多層。其中，在所述的表面層外重復(fù)設(shè)置玻璃纖維浸潤層及表面層，形成多層結(jié)構(gòu)。
